1 INCH AIR IMPACT WRENCH
NO: | DHD-601-2/DHD-601-6 |
Specifications: | AIR IMPACT WRENCH |
Description: | MOST POWERFUL ASSEMBLY TOOL - AIR IMPACT WRENCH |

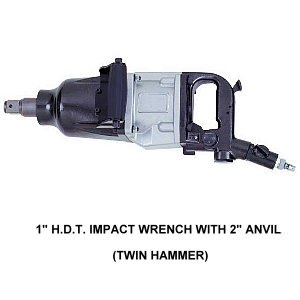

1" H.D.T. IMPACT WRENCH W/2" ANVIL AND 6" ANVIL (TWIN HAMMER)
Specifications:
* SQUARE DRIVE | 1 " |
* FORWARD TORQUE CONTROL RANGE | 220 ft/lbs - 550 ft/lbs ( 300 Nm - 750 Nm ) |
* FORWARD MAX. TORQUE | 1300 ft/lbs ( 1760 Nm ) |
* REVERSE MAX. TORQUE | 2100 ft/lbs ( 2850 Nm ) |
* FREE SPEED | 3000 R.P.M. |
* 2 " ANVIL NET WEIGHT | 13.5 Kgs ( 29.7 Lbs ) |
* 6 " ANVIL NET WEIGHT | 14.5 Kgs ( 31.9 Lbs ) |
* AVG. AIR CONS | 12 CFM |
* AIR INLET | 1/2 " |
* AIR HOSE | 1/2 " ID |
How to use the 1" DR. H.D.T. impact wrench?
* SET UP THE WORKING PRESSURE AT 90 PSI . ( 6.2 BAR , 6.3 KG / CM2 , 620 kPa )
* REFER TO PICTURE "B " , SET THE VALVE TO " TORSION" SITE.

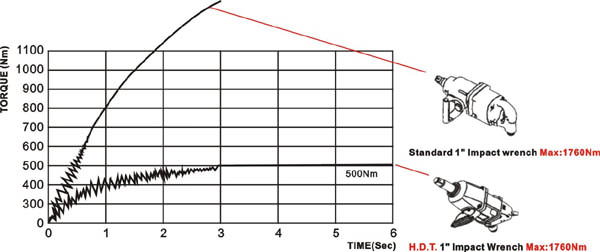

* REFER TO PICTURE "C" , ADJUST THE "—" SYMBOL ON CONTROL VALVE TO ARROW SITE,
THEN YOU CAN GET 500Nm OUTPUT TORQUE.
* IF OTHER TORQUE/TORSION REQUIRED, PLEASE ADJUST THE " D" CONTROL VALVE.
